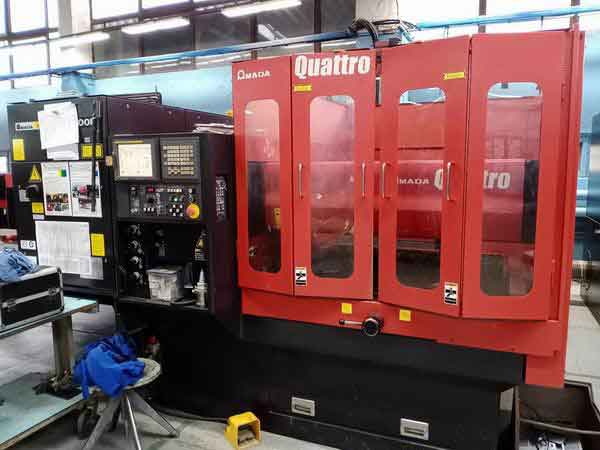

Техническое обслуживание лазера Amada Quattro

1. Проверяем общее состояние шлангов станка на предмет утечек воздуха, охлаждающей воды, исправностей защитных ограждений и т.д. Также проверяем работу аварийных выключателей.

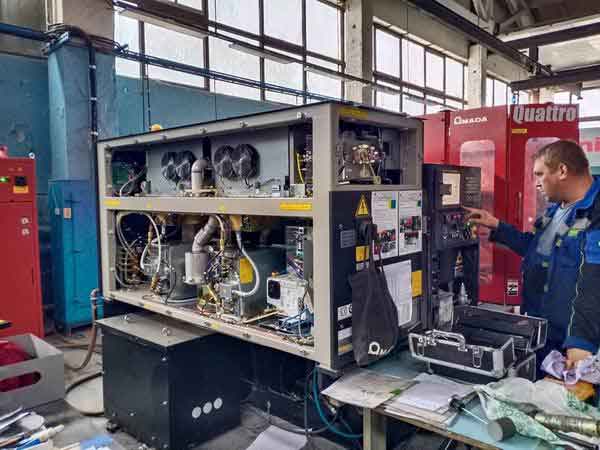

2. Сбрасываем счетчики межсервисного интервала в ЧПУ, отключаем станок от сети и снимаем крышки с резонатора.

Внимание! В резонаторе используется высокое напряжение (4 кВ), будьте осторожны!!!

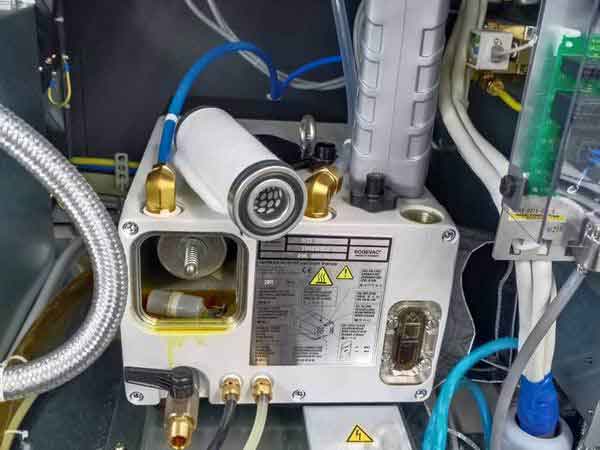

3. Сливаем масло с вакуумного насоса, откручиваем крышку и достаем фильтр-сепаратор. Меняем фильтр-сепаратор, не забывая установить его швом вниз, и закрываем крышку. Заливаем масло в вакуумный насос до необходимого уровня.

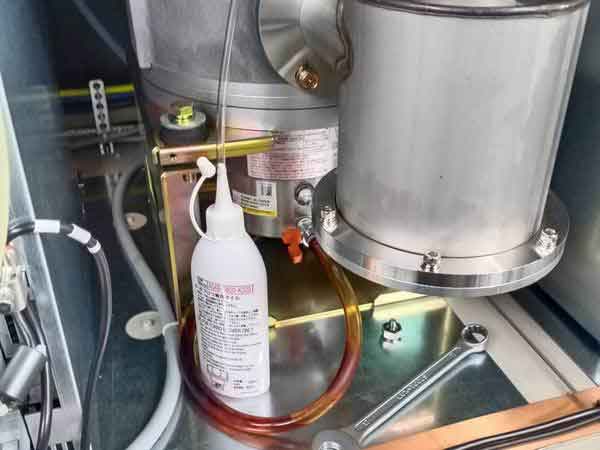

4. Откручиваем заливную пробку, открываем кран и сливаем масло с турбонагнетателя. Дожидаемся полного слива масла, закрываем кран и заливаем масло до необходимого уровня.

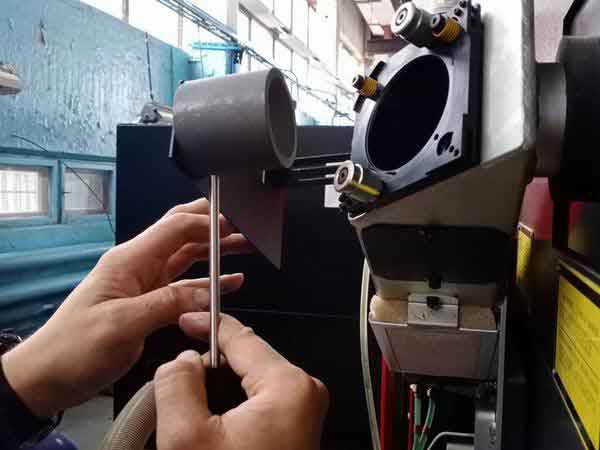

5. Запускаем резонатор и проводим чистку и юстировку зеркал внешней трассы. Очищаем зеркала от загрязнений и настраиваем луч так, чтобы он находился в центре зеркала при помощи юстировочного приспособления и термобумаги. Затем необходимо совместить лучи лазера и луч вспомогательного светодиода. Если на зеркале присутствуют следы перегрева, царапины, помутнения и т.д., то такое зеркало необходимо заменить.

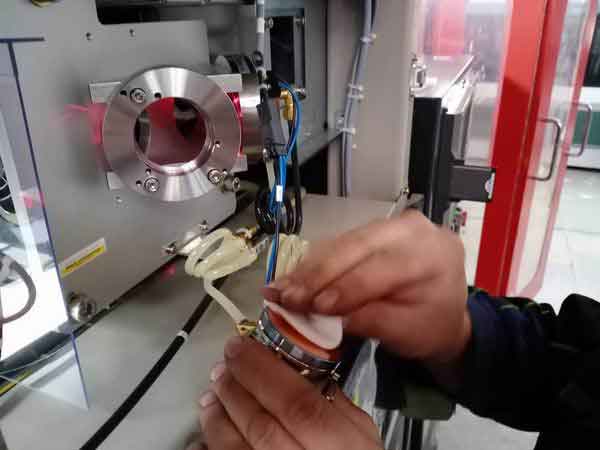

6. После очистки внешней трассы измеряем потерю мощности на зеркалах при помощи калориметра. Устанавливаем выходную мощность резонатора 1500 Вт, время 20 сек и ждем нагрева калориметра

Внимание! Высокая температура, можно получить ожоги!

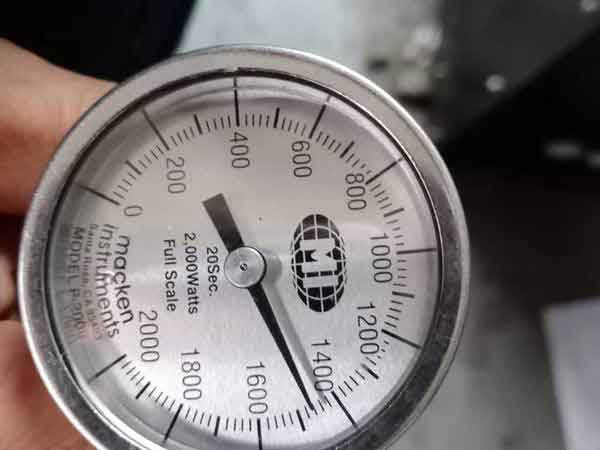

7. В данном случае на выходе мощность составила 1460 Вт, что говорит об отличном состоянии внешней трассы.

8. Производим центровку сопла и производим тестовый рез детали, затем устанавливаем на место крышки резонатора. Обслуживание станка завершено.
